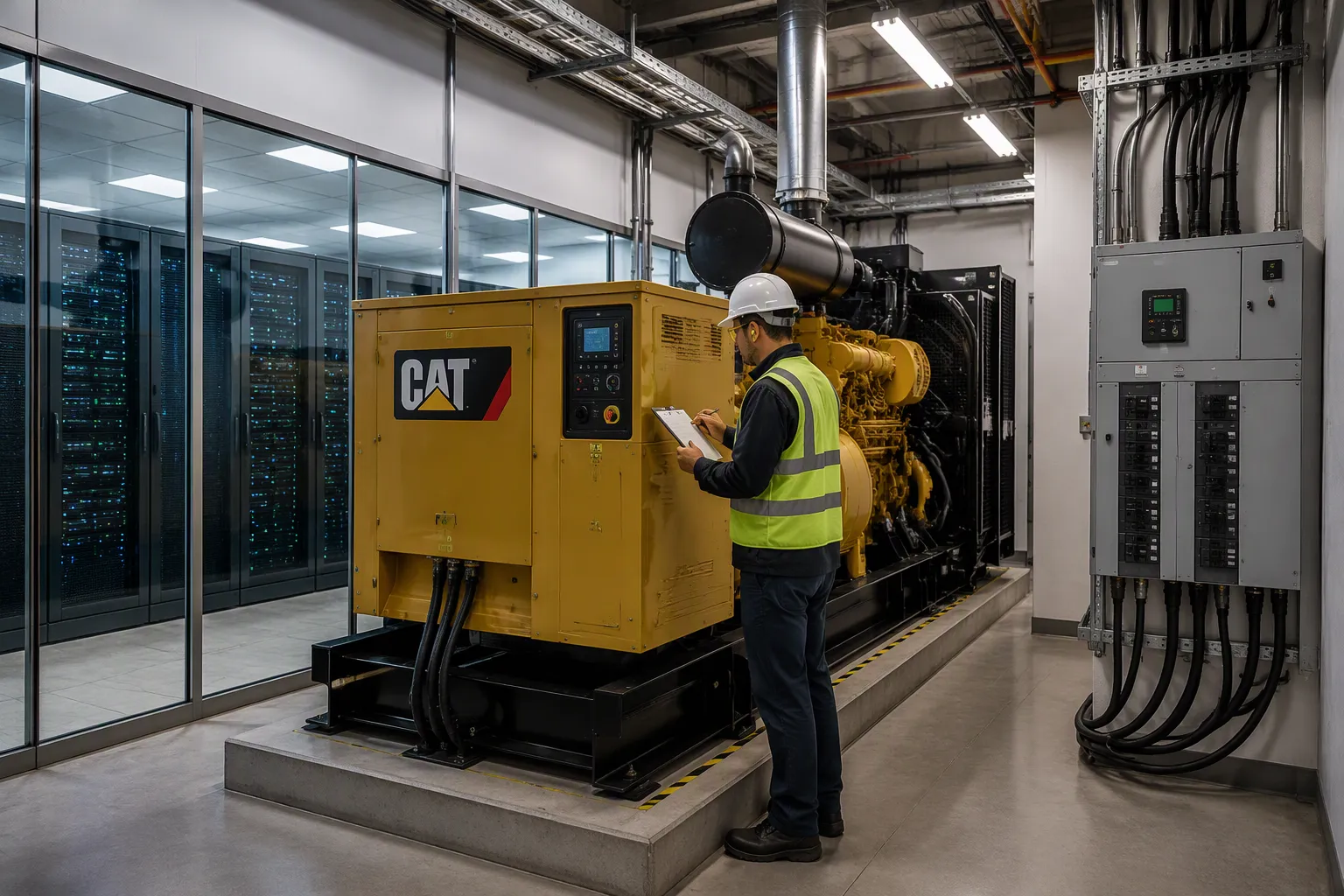

Quelle puissance de groupe électrogène diesel vous faut-il pour l'alimentation de secours d'un centre de données ?

Vous déterminez la taille correcte pour un groupe électrogène diesel pour centre de données Calculez votre charge critique totale en kW. Ajoutez la redondance et la marge de croissance. Convertissez cette valeur en kVA avec un facteur de puissance de 0,8 en mode veille, en tenant compte des réductions de puissance spécifiques au site. Un sous-dimensionnement de cet équipement entraîne des temps d'arrêt coûteux en cas de coupure de courant. Un surdimensionnement représente un gaspillage de capital et réduit l'efficacité. Les étapes suivantes fournissent une méthode de calcul directe. Vous transformez ainsi les données électriques brutes de votre installation en une puissance nominale finale pour votre groupe électrogène.

Points clés à retenir

• Calculez la charge critique totale de votre centre de données en kilowatts. Utilisez des valeurs mesurées, et non les valeurs nominales. Cela permet d'éviter le surdimensionnement et le gaspillage de ressources.

• Augmentez la redondance ; prévoyez une marge de croissance. Convertissez les kilowatts en kVA en divisant par 0,8. Appliquez des coefficients de réduction de puissance en fonction de l’altitude, de la température et de la durée de fonctionnement du combustible.

• Choisissez des générateurs de puissance nominale pour l'alimentation de secours de votre centre de données. Vérifiez leur dimensionnement à l'aide de tests de charge. Cela garantit une disponibilité fiable en cas de panne.

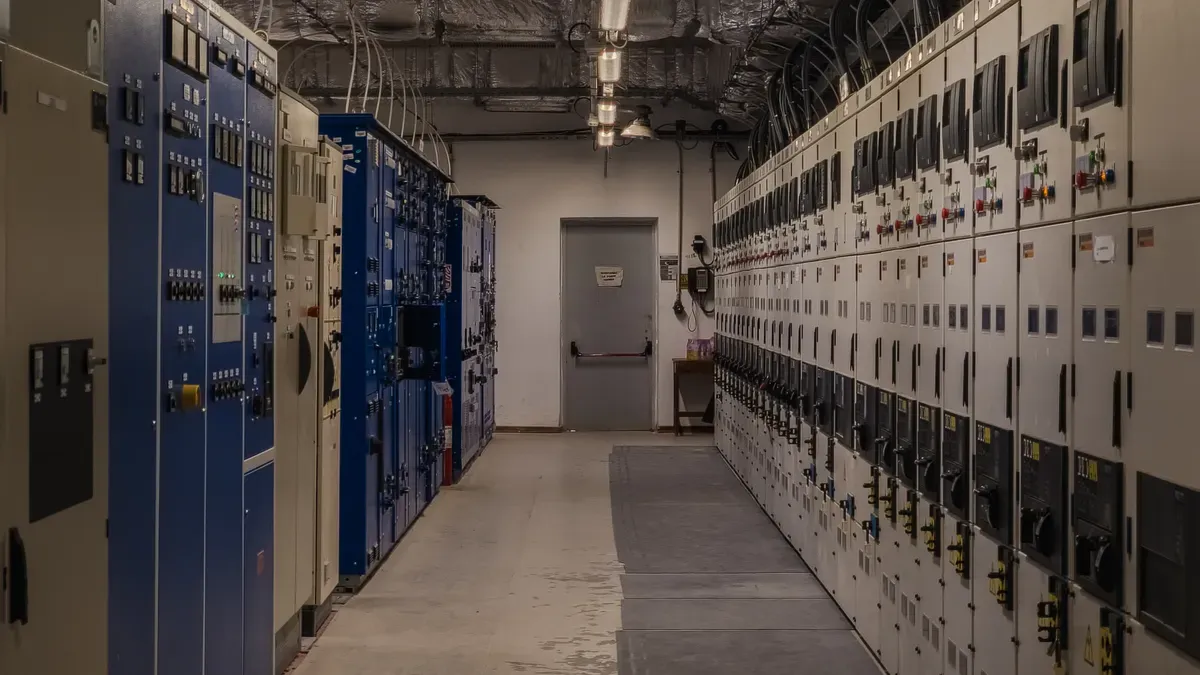

Calcul de la charge critique totale de votre centre de données

Il est impossible de dimensionner un groupe électrogène diesel pour un centre de données au hasard. Il faut une valeur précise en kilowatts. Cette valeur représente la puissance totale que le groupe électrogène doit alimenter en cas de panne du réseau électrique. Le calcul suit une démarche logique : identifier chaque charge, choisir la source de données appropriée, isoler les éléments les plus critiques et ajouter une marge de sécurité. Chaque étape s'appuie sur la précédente.

Liste des charges informatiques, de refroidissement et auxiliaires

Commencez par votre équipement informatique. Comptez toutes les baies de votre infrastructure. Multipliez ce nombre par la puissance nominale de chaque baie. Une infrastructure équipée de 100 baies de 5 kW chacune génère une puissance de 500 kW dédiée à votre activité informatique. Cette valeur correspond à la consommation des serveurs, du stockage et des équipements réseau indispensables au bon fonctionnement de votre entreprise.

Dans tout centre de données, les systèmes de refroidissement consomment une quantité importante d'énergie. Refroidisseurs, centrales de traitement d'air pour salles informatiques et pompes, tous ces éléments consomment de l'électricité. Ces charges sont souvent égales, voire supérieures, à la charge du service informatique lui-même. Il est donc impératif de prendre en compte chaque composant du système de refroidissement dans vos calculs.

Les charges auxiliaires complètent le tableau. Il s'agit notamment des pertes liées à l'alimentation sans interruption (ASI), de l'éclairage, des systèmes d'extinction d'incendie, des systèmes de sécurité et des systèmes de gestion technique du bâtiment. La norme NFPA 110 définit les charges obligatoires qu'un groupe électrogène doit prendre en charge. L'éclairage de secours et les alarmes incendie font partie de cette catégorie. Les charges de secours sont calculées séparément des charges de fonctionnement normales. Cette distinction permet d'optimiser le dimensionnement du groupe électrogène et garantit la conformité aux normes.

La charge totale de vos installations diffère de votre charge informatique. Vous devez définir clairement ces deux valeurs. Les groupes électrogènes critiques fonctionnent indépendamment des autres. Les systèmes de refroidissement, d'éclairage et de sécurité peuvent être alimentés par des circuits de générateurs différents, selon la conception de votre installation.

Utiliser les données de la plaque signalétique plutôt que les valeurs mesurées

Les données de la plaque signalétique indiquent le courant maximal que peut consommer un appareil. Cette valeur est calculée pour une configuration complète avec toutes les options installées et une utilisation à 100 % à la tension de fonctionnement minimale. En pratique, ces conditions sont rarement réunies.

Les valeurs indiquées sur les plaques signalétiques sont souvent surestimées de 40 à 60 %. Avant même l'arrondi et la prise en compte des effets de configuration, elles peuvent être supérieures d'au moins 33 % à la consommation réelle. Les fabricants basent l'intensité nominale sur la tension la plus défavorable ; par exemple, les systèmes d'alimentation sans coupure (UPS) de 90 V fournissent 120 V ou 208 V. Cette différence de tension à elle seule entraîne une surestimation importante.

Multiplier la tension nominale par l'intensité et additionner les résultats pour tous les équipements revient à surestimer la charge. Cette erreur entraîne un surdimensionnement des systèmes d'alimentation sans coupure (UPS) et des équipements de refroidissement. Vous gaspillez ainsi de l'énergie et de l'argent, et le refroidissement est moins efficace.

Les valeurs mesurées constituent la base la plus fiable pour le dimensionnement. Vous pouvez obtenir des mesures de charge réelles à partir des relevés de l'onduleur, des multiprises d'armoire avec mesure adressable par IP ou des enregistreurs de mesure. Cette approche fournit les données les plus fiables. Il est préférable d'effectuer des mesures régulières plutôt que ponctuelles. Les mesures instantanées peuvent être trompeuses si elles sont prises à un moment de faible consommation.

Séparer les charges critiques des charges non critiques

Toutes les charges ne nécessitent pas l'utilisation d'un groupe électrogène de secours. Les charges critiques assurent le fonctionnement de votre centre de données. Les charges non critiques peuvent attendre le rétablissement du courant.

Les charges critiques comprennent les équipements informatiques, les systèmes de refroidissement des serveurs, les systèmes d'extinction d'incendie, l'éclairage de secours et les systèmes de sécurité. Ces systèmes doivent fonctionner sans interruption en cas de panne. Toute interruption risque d'entraîner une perte de données ou des dommages matériels.

Les charges non critiques comprennent les bureaux administratifs, les salles de pause, l'éclairage décoratif et les systèmes de chauffage, ventilation et climatisation non essentiels dans les bureaux. Vous pouvez les exclure du calcul de votre générateur. Cette exclusion réduit la capacité requise et permet de réaliser des économies.

La topologie de redondance influence votre stratégie de répartition des charges. Vous choisissez les configurations N+1, 2N ou 2N+1 avant le dimensionnement des unités. La redondance exige plusieurs unités indépendantes. Une panne unique ne doit pas se propager à l'ensemble du système. Un campus hyperscale configuré de manière redondante et soumis à une forte charge informatique peut facilement nécessiter des dizaines de groupes électrogènes de grande capacité, en incluant le refroidissement et les moteurs critiques auxiliaires.

La topologie redondante (N+1, 2N, 2N+1) nécessite plusieurs unités indépendantes afin d'éviter la propagation d'une panne en cascade. Un campus hyperscale configuré de manière redondante et soumis à une forte charge informatique peut facilement nécessiter des dizaines de groupes électrogènes de grande capacité, en incluant le refroidissement et les moteurs auxiliaires critiques.

Appliquer la règle des 80 % de charge pour les marges de sécurité

Les générateurs fonctionnent de manière optimale lorsqu'ils sont chargés en dessous de leur puissance maximale. La règle des 80 % de charge permet de garantir un fonctionnement sûr du générateur. Cela signifie que vous dimensionnez le générateur de sorte que la charge n'utilise pas plus de 80 % de sa capacité.

Les marges de sécurité varient selon le type de site. Les applications résidentielles nécessitent une marge de 15 % à 20 % au-delà de la charge critique. Les sites commerciaux ou extensibles nécessitent une marge de 25 % à 30 %. Les sites critiques où toute coupure de courant est inacceptable, comme les centres de données, nécessitent une marge de 30 % à 40 % au-delà de la charge critique. Les groupes électrogènes de puissance nominale utilisés en routine requièrent des marges encore plus importantes.

Appliquez un coefficient de croissance de 10 à 20 % à votre charge informatique. Une charge informatique de 500 kW avec un coefficient de croissance de 1,2 correspond à une charge projetée de 600 kW. Ajoutez les charges d'infrastructure liées aux pertes des onduleurs, aux équipements de refroidissement, à l'éclairage et aux systèmes de protection incendie. Enfin, ajoutez votre marge de sécurité d'au moins 15 %.

Le tableau suivant illustre la relation entre la charge informatique pure, le PUE de l'installation et les puissances nominales recommandées du générateur.

Votre calcul suit un cheminement clair. Déterminez la charge informatique pure en multipliant le nombre de racks par la puissance nominale en kW par rack. Multipliez ensuite cette charge par le facteur d'efficacité énergétique (PUE) de votre installation. Cette étape vous donne la charge critique de l'installation. Ajoutez une marge de réduction de 20 à 25 % pour tenir compte de la température ambiante et de l'altitude. Le résultat correspond à la capacité de générateur requise.

Pour les clusters d'IA, il convient d'utiliser une hypothèse de concurrence plus stricte que pour le calcul d'entreprise à usage général. La planification des tâches est plus synchronisée pour les charges de travail d'IA. Les variations de consommation électrique au niveau des racks sont plus marquées. Les salles d'IA refroidies par liquide atteignent généralement un PUE compris entre 1,15 et 1,30, selon le climat, la conception du système de dissipation thermique et le niveau de redondance.

Choisissez un groupe électrogène conforme à la norme ISO 8528-1 pour un fonctionnement continu en centre de données (DCC). Les installations de niveau III et IV de l'Uptime Institute exigent cette norme plutôt que l'alimentation de secours (ESP). Cette distinction est importante pour la conformité et la fiabilité.

Les normes de référence pour ce calcul incluent ASHRAE TC 9.9, les normes Tier de l'Uptime Institute, NFPA 75, NFPA 76, NFPA 2001, IEEE, IEC et ANSI/TIA-942. Ces normes définissent votre méthodologie et garantissent que votre groupe électrogène diesel pour centre de données répond aux exigences du secteur.

Application de la redondance et des réductions de puissance du site à la taille du générateur

Le calcul de votre charge critique vous fournit une valeur de référence. Cette valeur représente la capacité minimale requise par votre installation. En pratique, l'exploitation d'un centre de données exige davantage que ces minimums. Il est indispensable d'ajouter de la redondance pour assurer la tolérance aux pannes. Vous devez également prendre en compte les pics de charge transitoires au démarrage. De plus, vous devez convertir votre puissance active en puissance apparente, telle que publiée par les fabricants. Enfin, vous devez adapter le calcul aux conditions spécifiques de votre site. Chacun de ces facteurs influence la taille finale de votre générateur.

Comment les configurations N, N+1 et 2N modifient les mathématiques

La redondance détermine le nombre de générateurs à installer. La configuration choisie influe directement sur vos besoins en capacité. Trois modèles principaux dominent la conception des centres de données.

Les implications en termes de capacité varient considérablement d'un modèle à l'autre.

Vous calculez d'abord votre capacité N. Cette valeur représente le nombre de générateurs nécessaires pour alimenter votre charge critique totale. Une charge critique de 2 MW peut nécessiter quatre générateurs de 500 kW fonctionnant en parallèle. Cette configuration vous donne une capacité N.

N+1 ajoute un générateur supplémentaire au bus parallèle. Vous disposez désormais de cinq groupes de 500 kW. Si l'un de ces générateurs tombe en panne ou est mis hors service pour maintenance, les quatre autres continuent de supporter la charge totale de 2 MW. Cette configuration assure une tolérance aux pannes.

2N double la capacité de votre groupe électrogène. Vous installez deux groupes de quatre générateurs totalement indépendants. Chaque groupe fonctionne sur son propre bus et dispose de son propre système d'alimentation en carburant et de contrôle. La défaillance d'un groupe n'affecte pas l'autre. Cette configuration garantit une disponibilité maximale pour les opérations critiques.

Le choix de la redondance a un impact considérable sur la capacité installée totale. Une charge de 2 MW nécessite une capacité de type N de 2 MW. La même charge nécessite une capacité de type N+1 de 2,5 MW. Une configuration 2N requiert une capacité installée de 4 MW. Il est essentiel de comparer le coût des générateurs supplémentaires aux exigences de disponibilité de votre installation.

Tenir compte de la charge de l'onduleur et des charges par paliers

Votre système d'alimentation sans interruption (ASI) crée deux catégories de charge supplémentaires. Vous devez les prendre en compte toutes les deux dans le dimensionnement de votre générateur.

La recharge par onduleur constitue la première catégorie. En cas de coupure de courant, les batteries de votre onduleur se déchargent pour prendre le relais. Le générateur démarre et prend alors le relais. L'onduleur entame ensuite la recharge de ses batteries. Ce processus de recharge consomme une quantité d'énergie importante du générateur. Cette consommation s'ajoute à votre charge critique en régime permanent.

Les pertes de conversion des onduleurs constituent la deuxième catégorie. Tout système d'onduleur subit des pertes de puissance lors des conversions CA/CC et CC/CA. Ces pertes représentent généralement entre 3 % et 5 % de la puissance nominale de l'onduleur. Il est impératif de les prendre en compte dans le calcul de la charge totale.

Les recommandations disponibles considèrent les pertes de charge et de conversion des onduleurs comme des données d'entrée obligatoires pour l'étude de dimensionnement des générateurs et la planification de la charge d'un centre de données. Aucune valeur numérique ni formule spécifique n'est fournie pour la capacité supplémentaire des générateurs. Il est nécessaire d'estimer cette capacité supplémentaire pour chaque projet. Modélisez la demande de charge des onduleurs et les charges synchronisées en même temps que toutes les autres charges de l'installation.

Les variations de charge constituent la condition transitoire la plus critique. Une variation de charge se produit lorsqu'un grand nombre d'équipements démarrent simultanément. Les refroidisseurs de votre système de refroidissement représentent une source fréquente de variations de charge. Lors du rétablissement du courant après une coupure, tous les refroidisseurs peuvent tenter de démarrer en même temps. Ce démarrage simultané engendre une surintensité pouvant atteindre plusieurs fois le courant nominal.

Votre générateur doit supporter ces variations de tension sans effondrement ni déviation de fréquence. Sa capacité à se rétablir après une variation brusque de charge dépend de son inertie, de son système d'excitation et de la réactivité de son régulateur de vitesse. Pour les applications en centre de données, il est recommandé de choisir des générateurs à réponse transitoire rapide.

Les systèmes d'alimentation sans coupure (ASI) de grande capacité peuvent s'avérer utiles pour gérer les variations de charge. L'ASI sert de tampon entre le générateur et la charge informatique. Elle prend en charge la charge informatique pendant que le générateur se stabilise. Cette configuration réduit les contraintes transitoires sur le générateur. Il est important d'harmoniser les spécifications de votre ASI et de votre générateur afin d'optimiser cette interaction.

Conversion de kW en kVA avec un facteur de puissance de 0,8

Votre calcul de charge produit un chiffre en kilowatts. Fabricants de générateurs Leurs caractéristiques sont publiées en kilovoltampères. Vous devez convertir entre ces deux unités pour choisir l'équipement approprié.

L'industrie des groupes électrogènes a standardisé le facteur de puissance à 0,8 (inductif). Cette norme permet à un groupe électrogène d'atteindre la puissance de sortie maximale possible avec un moteur de taille réduite. La plupart des charges industrielles, notamment les moteurs, les transformateurs et les ballasts d'éclairage, sont inductives et fonctionnent naturellement avec un facteur de puissance proche de 0,8 (inductif). Un facteur de puissance de 0,8 permet aux fabricants de spécifier la puissance apparente maximale que l'alternateur peut fournir, tout en garantissant que le moteur dispose de la puissance active suffisante pour la puissance réelle correspondante.

Les générateurs sont dimensionnés pour leur puissance apparente, qui prend en compte la demande active et réactive. Les moteurs, quant à eux, sont dimensionnés pour leur puissance à l'arbre de sortie ; leur plaque signalétique ne tient donc pas compte du courant réactif. Le générateur doit supporter la totalité du courant, actif et réactif. Les systèmes d'enroulement, thermiques et d'excitation définissent la limite réelle. Lorsque le facteur de puissance diminue, la même limite de kVA est consommée avec un travail réel moindre. En dessous du facteur de puissance nominal, généralement 0,8, la puissance de sortie en kW est plus faible, mais l'échauffement et les contraintes restent inchangés. C'est pourquoi les générateurs sont souvent détarés pour les facteurs de puissance faibles, contrairement aux moteurs.

• Le facteur de puissance varie de 0 à 1, et un facteur de puissance plus élevé signifie que les kVA sont convertis en kW utiles plus efficacement.

• Les générateurs présentant un facteur de puissance de 0,8 à 0,9 sont fortement préférés.

• Pour convertir des kVA en kW : multipliez les kVA par le facteur de puissance. Exemple : 375 kVA × 0,8 = 300 kW.

• Pour convertir des kW en kVA : divisez les kW par le facteur de puissance. Exemple : 300 kW ÷ 0,8 = 375 kVA.

Appliquez cette conversion à votre charge critique totale. Une charge critique de 2 MW divisée par 0,8 équivaut à 2 500 kVA. Cette valeur représente la puissance apparente minimale que votre groupe électrogène diesel de centre de données doit fournir. Appliquez ensuite les facteurs de redondance et les réductions de puissance propres au site à cette valeur de base.

Ajuster en fonction de l'altitude, de la température et de l'autonomie du carburant

Les puissances nominales standard des groupes électrogènes sont calculées dans des conditions de base spécifiques. Les fabricants les dimensionnent généralement pour une température ambiante de 25 °C et une altitude de 100 mètres. Or, les conditions réelles de votre site correspondent rarement à ces valeurs de référence. Il est donc indispensable de réduire la puissance du groupe électrogène en fonction de votre environnement d'exploitation réel.

Vous calculez la puissance disponible en fonction de l'altitude et de la température.

Puissance disponible = Puissance nominale × Facteur d'altitude × Facteur de température

Exemple : 1 000 kW × 0,92 (altitude) × 0,97 (température) = 892,4 kW de puissance disponible.

Le tableau suivant présente la puissance disponible approximative à différentes altitudes.

Les constructeurs exigent généralement une réduction de puissance au-dessus de 500 à 1 000 pieds, selon la conception du moteur.

La réduction de puissance en fonction de la température suit un schéma similaire.

1. Condition de fonctionnement standard : 77°F (25°C).

2. Impact modéré : environ 95 °F (35 °C) — légère réduction de puissance.

3. Déclassement mesurable : au-dessus de 104 °F (40 °C).

4. Perte de capacité importante : approchant les 122 °F (50 °C).

5. Il convient de consulter les courbes de performance du constructeur plutôt que de se fier à des hypothèses génériques.

La réduction de la puissance des générateurs est particulièrement critique pour les centres de données, où les objectifs de continuité d'alimentation et de disponibilité ne tolèrent aucune erreur. Si un générateur ne peut pas supporter la totalité de la charge critique en raison d'une réduction de puissance due à l'altitude ou à la température, la disponibilité peut être compromise. Il est donc indispensable d'évaluer les conditions spécifiques du site et l'évolution de la charge lors de la planification de l'alimentation de secours.

Les considérations régionales influencent votre stratégie de déclassement.

Les exigences en matière d'autonomie en carburant ajoutent une dimension supplémentaire à votre calcul de dimensionnement. La norme NFPA 110 définit la durée, en heures, pendant laquelle un système d'alimentation de secours doit fonctionner à pleine puissance nominale sans ravitaillement. La classe 2 exige 2 heures, la classe 48, 48 heures, et la classe X, généralement 96 heures.

• La classe NFPA 110 définit la durée en heures pendant laquelle un EPSS doit fonctionner à pleine puissance nominale sans ravitaillement ; par exemple, la classe 2 exige 2 heures, la classe 48 exige 48 heures et la classe X signifie généralement 96 heures.

• La norme NFPA 110 relative aux exigences en matière de carburant applique la règle des 133 % : le site doit stocker 133 % du carburant spécifié par la classe applicable. Par exemple, un système de classe 48 nécessitant 9 000 gallons pendant 48 heures requiert au moins 12 000 gallons sur site.

La norme NFPA 110 utilise la classe pour spécifier la durée de fonctionnement minimale qu'un groupe électrogène de secours (EPSS) doit assurer sans ravitaillement, les classes allant de la classe 0,083 (5 minutes) à la classe X (durée définie par l'utilisateur). La capacité de votre réservoir de carburant doit correspondre à la durée de fonctionnement requise par votre classe. Vous devez également vérifier que votre groupe électrogène peut maintenir sa pleine charge pendant toute la durée de fonctionnement requise.

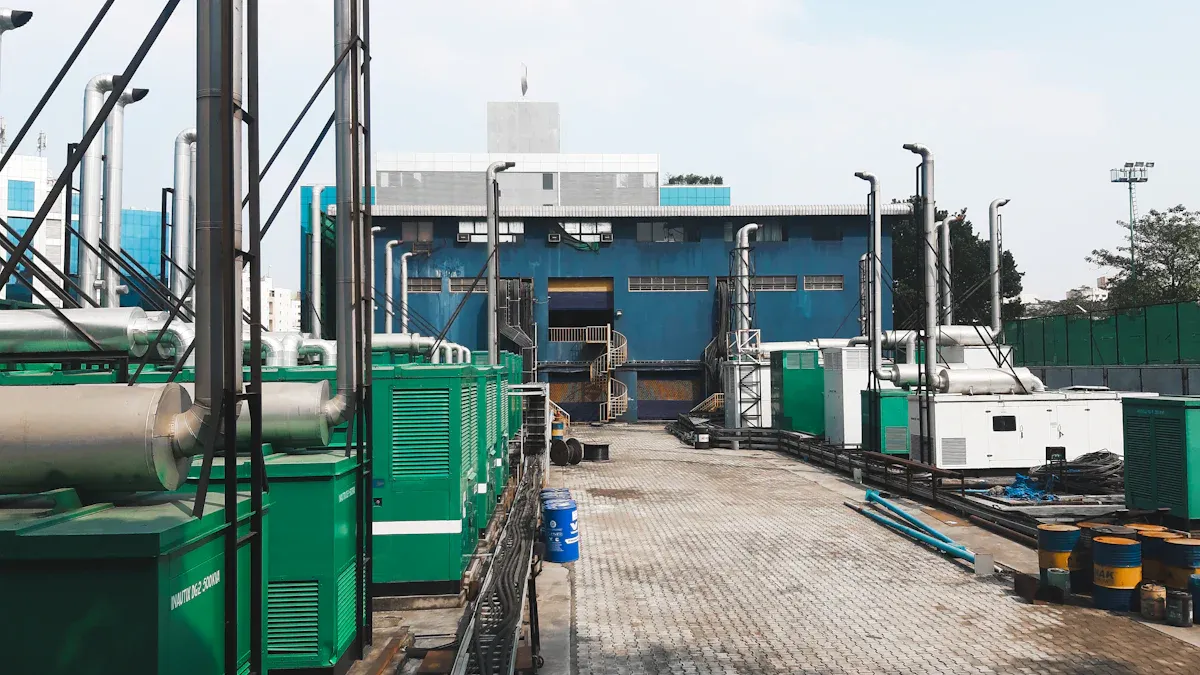

Sélection et vérification du groupe électrogène diesel du centre de données

Comparaison des performances en veille et en fonctionnement continu

Vous devez choisir la puissance nominale adaptée à votre application. Les puissances de secours conviennent à une alimentation de secours avec un nombre d'heures annuel limité. Les puissances continues permettent un fonctionnement continu sans limitation d'heures, même à charge variable. Les centres de données nécessitent généralement des équipements à puissance continue pour garantir une fiabilité optimale des applications critiques.

Spécifiez les commutateurs de transfert et les équipements de mise en parallèle.

La configuration de votre commutateur de transfert détermine la fluidité de la transition électrique lors d'une coupure de courant. Une transition ouverte provoque une brève interruption que votre onduleur doit compenser. Une transition fermée garantit une interruption imperceptible pour les charges informatiques sensibles. Il est recommandé d'utiliser des commutateurs à transition fermée pour les applications critiques des centres de données.

Le couplage en parallèle permet à plusieurs générateurs de se partager la charge. Cette configuration assure une redondance en cas de panne ou de maintenance d'un générateur. Votre système de contrôle doit empêcher le transfert de charge tant que tous les générateurs couplés n'ont pas atteint une tension et une fréquence stables.

Solutions de générateurs LEHUI pour alimentation de secours critique

LEHUI LEHUI fournit des solutions d'alimentation fiables conçues pour les environnements de centres de données. Les générateurs LEHUI sont équipés de régulateurs de vitesse électroniques pour une stabilisation rapide de la tension. La gamme LEHUI comprend des alternateurs à aimants permanents avec cartes de régulation automatique de la tension, garantissant une variation de tension inférieure à 0,5 %. LEHUI prend en charge le fonctionnement en parallèle avec synchronisation automatique et répartition de la charge. Vous bénéficiez de réseaux de service locaux et de contrats de maintenance incluant le remplacement des filtres, les vidanges d'huile et les tests de charge.

Exécuter la liste de vérification finale

Avant de procéder à l'achat d'un groupe électrogène diesel pour centre de données, vérifiez les paramètres suivants :

• La puissance nominale correspond à votre charge calculée, avec une marge de croissance.

• Les systèmes de démarrage comprennent des batteries redondantes ou des démarreurs doubles.

• Les unités de contrôle détectent les pannes de réseau et s'intègrent aux systèmes de gestion des bâtiments.

• Le stockage du carburant prend en charge la classe d'autonomie requise

• Les certifications des équipements sont conformes aux normes ISO 8528 et NFPA 110.

Effectuez des tests de charge avant l'installation finale. Appliquez la charge par paliers de 25 %, 50 %, 75 % et 100 %. Surveillez la stabilité de la tension, la réponse en fréquence et les performances de refroidissement à chaque palier.

Vous disposez désormais d'une formule de dimensionnement claire. Additionnez votre puissance critique totale en kW, la redondance et la marge de croissance. Convertissez ce total en kVA avec un facteur de puissance de 0,8. Appliquez les coefficients de réduction de puissance liés à l'altitude et à la température du site. Vérifiez votre puissance totale en kW en configuration N+1. Confirmez chaque coefficient de réduction avant de procéder à l'achat. Utilisez le logiciel de dimensionnement du fabricant pour votre groupe électrogène diesel de centre de données. Effectuez des tests de charge avant l'installation définitive.

FAQ

Quelle est la puissance du générateur diesel nécessaire pour un centre de données de 1 MW ?

Il vous faut environ 1 600 à 1 800 kVA. Cette valeur tient compte d'un PUE de 1,2 à 1,4, de la redondance et des réductions de puissance liées au site. LEHUI peut vous aider à vérifier les exigences exactes.

Comment calcule-t-on la puissance apparente (kVA) d'un générateur à partir de sa puissance apparente (kW) pour un centre de données ?

Divisez votre puissance critique totale en kW par un facteur de puissance de 0,8. Une charge de 2 MW devient 2 500 kVA. Ajoutez les coefficients de redondance et de déclassement après cette conversion.

Peut-on utiliser un générateur de secours pour la sauvegarde d'un centre de données ?

Non. Les centres de données nécessitent une capacité de production continue pour garantir une fiabilité optimale des applications critiques. Une capacité de secours ne convient qu'à un nombre limité d'heures annuelles. LEHUI propose des générateurs conçus pour un fonctionnement continu en centre de données.
